Λεπτομέρειες:
|
Παραγωγή: | 10W, 10V, 1000mA | Αποδοτικότητα: | VI |
---|---|---|---|
Οδηγία της ΕΕ: | RoHS, ΠΡΟΣΙΤΟΤΗΤΑ, PAHS | Προστασία: | OVP, OCP, OTP, SCP & εισαγμένη προστασία |
Εξουσιοδότηση: | 2 έτος (περίπου 2,28 έτη για την ώρα-λειτουργία 24 μια ημέρα) | Πιστοποιητικό: | UL UKCA SAA, γ-κρότωνας、 DOFT、 QAS、 SAI α-κροτώνων、 |
Υψηλό φως: | παροχή ηλεκτρικού ρεύματος 15W 10v 1a,Παροχή ηλεκτρικού ρεύματος ETL1310 10v 1a,τοποθετημένος προσαρμοστής δύναμης 10v 1a τοίχος |

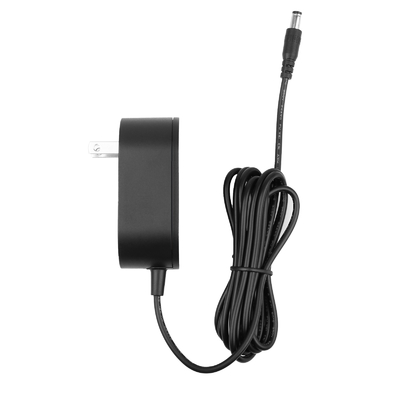

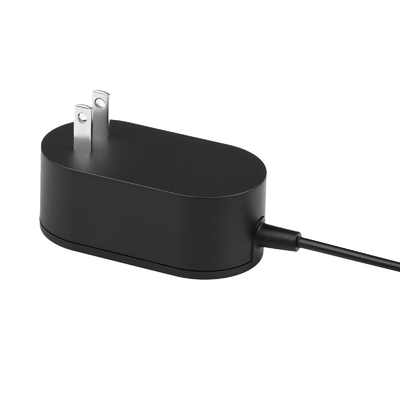

Μαύρα τοποθετημένα ETL1310 τοίχος πρότυπα παροχής ηλεκτρικού ρεύματος χρώματος 15W 10V 1A
Οι Wall-mounted προσαρμοστές εναλλασσόμενου ρεύματος χρησιμοποιούνται με τις ηλεκτρικές συσκευές που απαιτούν την ισχύ αλλά δεν περιέχουν τα εσωτερικά συστατικά για να αντλήσουν την απαραίτητες τάση και την ισχύ από την ισχύ κεντρικών αγωγών. Τα εσωτερικά στοιχεία κυκλώματος μιας εξωτερικής παροχής ηλεκτρικού ρεύματος είναι πολύ παρόμοια με το σχέδιο που θα χρησιμοποιούταν για έναν ενσωματωμένο ή εσωτερικό ανεφοδιασμό.
Χαρακτηριστικά γνωρίσματα
Πρότυπο όνομα | Τάση παραγωγής (VDC) | Ρεύμα παραγωγής (α) | Δύναμη παραγωγής (W) |
Gq/bz15-xxx-yyy-WW | 8.4~13.0 | 0.01~1.6 | 15.00 |
GB/BZ=ANALOG κώδικας επιχείρησης | 13.1~18.0 | 0.01~1.15 | 15.00 |
15=Out σειρά δύναμης 15W | 18.1~24.9 | 0.01~0.8 | 15.00 |
Τάση XXX=Output | 24 | 0.01~0.65 | 15.60 |
Ρεύμα YYY=Output | 25~32 | 0.01~0.6 | 15.00 |
Τύπος WW=Plug |
Πίνακας δελτίων προδιαγραφών
Στοιχείο | Πίνακας δελτίων προδιαγραφών | Σημείωση | |
Περιγραφή | Όνομα προϊόντων | single-output προσαρμοστής δύναμης διακοπτών | |
Τύπος προϊόντων | Ο τοίχος τοποθετεί/υπολογιστής γραφείου/ανταλλαγή | Σχέδιο συνήθειας διαθέσιμο | |
Πρότυπο | Bz15-100100-Au | ||
Δυνατότητα ανεφοδιασμού | 1,600,000~1,800,000PCS/month | ||
Εφαρμογή | σύμφωνα με τα requirments πελατών, κ.λπ. | Σχέδιο συνήθειας διαθέσιμο | |
Μηχανική απόδοση | Χρώμα | Ο Μαύρος ή λευκό | Σχέδιο συνήθειας διαθέσιμο |
Διαστάσεις | Στο τελικό σχέδιο | Σχέδιο συνήθειας διαθέσιμο | |
ΣΥΝΕΧΗΣ συνδετήρας παραγωγής | 5.5x2.1x10mm προαιρετικά | Σχέδιο συνήθειας διαθέσιμο | |
ΣΥΝΕΧΕΣ σκοινί/συνεχές ρεύμα Jack | L=1.2m/1.5m ή προσαρμοσμένος | Σχέδιο συνήθειας διαθέσιμο | |
Τύπος βουλωμάτων | ΕΕ, UK, ΗΠΑ, AU, KC, PSE… | Σχέδιο συνήθειας διαθέσιμο | |
Ηλεκτρική απόδοση | Τάση & συχνότητα παραγωγής | 10V | |
Ρεύμα παραγωγής | 1000mA | ||
Δύναμη παραγωγής | 10W | ||
Κυματισμός/θόρυβος |
300mVp-π μέγιστο.
|
Σχέδιο συνήθειας διαθέσιμο | |
Τάση εισαγωγής & συχνότητα | 90VAC~264VAC, 47~63HZ | ||
Μέγιστο ρεύμα εναλλασσόμενου ρεύματος | Παρακαλώ αναφερθείτε στο δελτίο προδιαγραφών για την έγκριση | ||
Ρεύμα εισροής εισαγωγής | 40A (RMS) ανώτατο, πλήρες δοκιμασμένο φορτίο @AC230V 50HZ | ||
Αποδοτικότητα | VI | Σχέδιο συνήθειας διαθέσιμο | |
Προστασία | OVP, OCP, OTP, SCP & εισαγμένη προστασία | ||
Περιβαλλοντικές απαιτήσεις | Λειτουργούσα θερμοκρασία | 0~40 ℃, | |
Θερμοκρασία αποθήκευσης | -40~70 ℃ | ||
Λειτουργούσα υγρασία | 5%~90% Non-condensing | ||
Υγρασία αποθήκευσης | 5%~90% Non-condensing | ||
Αξιοπιστία | Εξουσιοδότηση | 2 έτος (περίπου 2,28 έτη για την ώρα-λειτουργία 24 μια ημέρα) | Σχέδιο συνήθειας διαθέσιμο |
MTBF | >20,000 ώρα | ||
Μόνωση Resistanc | > 30MΩ@500VDC η δεκαετία του '60 | Σχέδιο συνήθειας διαθέσιμο | |
Γεια-δοχείο | Συναντήστε τη διαφορετική ασφάλεια προτύπου | ||
Ρεύμα διαρροής | 0.25mA ανώτατο, πλήρες δοκιμασμένο φορτίο @AC230V 50HZ | ||
Συμμόρφωση με τις οδηγίες νόμος & κανονισμοί της ΕΕ | RoHS, ΠΡΟΣΙΤΟΤΗΤΑ, PAHS | ||
Ασφάλεια προτύπου | Πιστοποιητικό | UL/ETL/FCC/CE/GS/UKCA/PSE/KC/SAA/EAC/BIS/ICBR | Σχέδιο συνήθειας διαθέσιμο |
Πρότυπα | IEC61558/IEC60335/IEC61347/ETL1310/IEC62368, GB4943, GB4706, Κ.ΛΠ…. | Σχέδιο συνήθειας διαθέσιμο | |
EMC | En55014-1/en55014-2 συμμόρφωση | ||
ESD | (Αέρας discharge@ 8KV, επαφή discharge@ 6KV, (iec61000-4-2) | Σχέδιο συνήθειας διαθέσιμο | |
Κύμα | ±1KV @ κοινός ή διαφορετικός τρόπος | Σχέδιο συνήθειας διαθέσιμο |
Πρότυπος προσδιορισμός προϊόντων
GQ/BZ-15 xxx yyy ww ζ
①② ③ ④ ⑤ ⑥
①Κώδικας επιχείρησης για το ανάλογο
②Κώδικας σειράς εκτίμησης δύναμης παραγωγής
③Κώδικας τάσης παραγωγής
④Κώδικας ρευμάτων παραγωγής
⑤Τύπος βουλωμάτων
⑥Συσκευή
Παραδείγματος χάριν: Πρότυπο bz15-100100-Au προϊόντων, στάσεις για τον αναλογικό swithing προσαρμοστή εμπορικών σημάτων με τη δύναμη παραγωγής 15W,
10V η τάση παραγωγής, ρεύμα παραγωγής 1000mA, τύπος βουλωμάτων είναι ΑΜΕΡΙΚΑΝΙΚΌ βούλωμα
Προσδιορισμός τύπων βουλωμάτων | |||
Σειρά αριθ. | Ύφος τύπων βουλωμάτων | Κώδικας | Περιγραφή |
A_ | Μπροστινό βούλωμα ύφους | Au | Βούλωμα εναλλασσόμενου ρεύματος αμερικανικού μπροστινό ύφους |
AA | Μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους Austrialian | ||
Άργυρος | Ευρωπαϊκό μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ΕΝΑΝΤΙΟΝ ΤΗΣ ΠΑΡΕΜΒΟΛΉΣ ΠΑΡΑΣΊΤΩΝ | Ιαπωνικό μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
AK | Κορεατικό μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
Αβ | Βρετανικό μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
AR | Ρωσικό μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ΤΣΕΚΟΥΡΙ | Ανταλλάξιμο μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
Εναλλασσόμενο ρεύμα | Κινεζικό μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ABS | Σιγκαπούριος βούλωμα (μεταβλητό) | ||
AA1 | Μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους της Αργεντινής | ||
AUM | Μπροστινό βούλωμα εναλλασσόμενου ρεύματος ύφους του Μεξικού | ||
H_or C_ | Δευτερεύον βούλωμα ύφους | HU/CU | Βούλωμα εναλλασσόμενου ρεύματος αμερικανικού δευτερεύον ύφους |
HA/CA | Δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους Austrialian | ||
HG/CG | Ευρωπαϊκό δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
HJ/CJ | Ιαπωνικό δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
HK/CK | Κορεατικό δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
HB/CB | Βρετανικό δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
HR/CR | Ρωσικό δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
HX/CX | Ανταλλάξιμο δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
HC/CC | Κινεζικό δευτερεύον βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
Z_ | Ευθύγραμμο βούλωμα ύφους | ZU | Βούλωμα εναλλασσόμενου ρεύματος αμερικανικού ευθύγραμμο ύφους |
ZA | Ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους Austrialian | ||
ZG | Ευρωπαϊκό ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ZJ | Ιαπωνικό ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ZK | Κορεατικό ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ZB | Βρετανικό ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ZR | Ρωσικό ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ZX | Ανταλλάξιμο ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
ZC | Κινεζικό ευθύγραμμο βούλωμα εναλλασσόμενου ρεύματος ύφους | ||
Ε _ | Τύπος Applicance | E1 | Εισαγωγή με τον τύπο C14/C6 χρησιμοποιούμενο |
E2 | Εισαγωγή υπολογιστών γραφείου με τον τύπο C8 χρησιμοποιούμενο | ||
E3 | Σταθερό σκοινί δύναμης αγείωτο | ||
E4 | Σταθερό σκοινί δύναμης που στηρίζεται |
Εφαρμογή: μηχανή σκουπισμάτων, όχημα αποκομιδής απορριμμάτων, έξυπνη εγχώρια συσκευή
Τομέας εφαρμογής | Προϊόντα που περιλαμβάνουν αλλά που δεν περιορίζονται |
Συσκευές σπιτιών/οικογένειας (IEC61558) |
Ηλεκτρική σκούπα ρομπότ, καθαρίζοντας ρομπότ πατωμάτων, καθαρίζοντας ρομπότ παραθύρων, Mop ατμού, ηλεκτρικά Mop, Cold-air δοχείο ψύξης, εξαγνιστής νερού, εξαγνιστής αέρα, αποξηραντής, υγραντής, διασκορπιστής αρώματος, δολοφόνος κουνουπιών, κατασκευαστής πάγου |
Οδηγημένος φωτισμός (IEC61347) | Η οδηγημένη παροχή ηλεκτρικού ρεύματος, οδήγησε τον οδηγό, λαμπτήρας πινάκων/γραφείων, οδήγησε το φως λουρίδων, οδήγησε τον ανεμιστήρα υπολογιστών γραφείου, γίνεται ελαφριά, οδήγησε το λαμπτήρα αύξησης εγκαταστάσεων, OSRAM που οδηγήθηκε, |
Εξοπλισμός επικοινωνιών ΤΠ (IEC62368=IEC60950+IEC60065) |
Δρομολογητής, διακόπτης, κινητός εξοπλισμός τηλεφώνων, PC ταμπλετών, δικτύων, ραδιοφώνων και τηλεόρασης, σημείο εισόδου… |
Ακουστικός εξοπλισμός (IEC62368) | Ομιλητές, καταγράφοντας μηχανή, μικρόφωνο |
Τηλεοπτικός εξοπλισμός (IEC62368) | Κιβώτιο TV STB, υπολογιστές |
Συσκευή ασφάλειας (IEC62368) | Όργανο ελέγχου, κάμερες CCTV, |
Οικογένεια και παρόμοιος Ηλεκτρικές συσκευές (IEC60335) |
Οι ηλεκτρικές συσκευές με τον ανεφοδιασμό ισχύος της μπαταρίας λίθιου απαιτούν τον προσαρμοστή δαπανών μπαταριών |
Μονάδες ισχύος (ETL1310) | Ηλεκτρονικά, ηλεκτρικά, μηχανικά ή ηλεκτρόνιο-μηχανικά προϊόντα |
Άλλες βιομηχανίες | UAV, κηφήνες, αυτοκίνητο ισορροπίας, Unicycle, Segway, εγχώρια υγειονομική περίθαλψη παικτών παιχνιδιών PS4, κατάλογοι μετρητών/μετρώντας μηχανή, πλαστός ανιχνευτής |
Το cWho είναι εμείς;
Η αναλογική ηλεκτρονική Co. δύναμης, που περιορίζεται αφιερώνεται στην παροχή της αξιόπιστης ποιότητας & της εύκαμπτης υπηρεσίας.
Εξειδίκευση στους προσαρμοστές ρεύμα-συνεχές ρεύμα στην υψηλότερη ποιότητα με την πλήρη έγκριση ασφάλειας και στα προϊόντα βιομηχανικών και εγχώριων συσκευών.
Τα πρότυπα τροποποίησαν και προσάρμοσαν τα σχέδια είναι επίσης διαθέσιμα.
Μια μικρή σειρά των ανοικτών παροχών ηλεκτρικού ρεύματος πλαισίων είναι επίσης διαθέσιμη.
Εάν υπάρχει κάτι διαφορετικό απαιτείτε παρακαλώ την αίσθηση ελεύθερη να μας έρθει σε επαφή με με ηλεκτρονικό ταχυδρομείο το sales@analogbz.com δεδομένου ότι θα εξετάσουμε τις απαιτήσεις συνήθειας.
